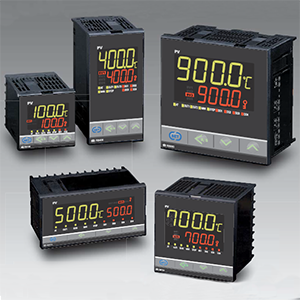

RKC
|
RB900/700/500/400/100
|
特 徵
|
探用大字體LCD, 顥示清楚
4組SP設定值和斜率控制, 可作簡易程式控制
RUN/STOP,AUTO/MAN 機能
深度僅60mm(RB100為63mm) 空間精簡
最多4組DO, 類比再傳送,USB設定,功能豐富
|
輸 入
|
TC熱電耦,RTD(PT100Ω), 直流電壓, 直流電流
|
取 樣 週 期
|
0.25秒
|
精 度
|
±0.2%讀值+1 digit
|
控 制 方 式
|
P,PI,PID, 加熱/冷卻PID雙輸出
|
輸 出
|
RELAY繼電器,SSR, 直流電流, 直流電壓, TRIAC, 晶體接點
|
通 信
|
RS-485
|
標 準 機 能
|
RUN/STOP,AUTO/MAN,4組SP值
|
附 加 機 能
|
DO: 最多4組
電熱斷線CT: 最多2組, 類比再傳送AO
防塵構造:IP66/NEMA4X
|
【產品型號】
外形尺寸
|
RB100(48×48×63mm)
RB400(48×96×60mm)
RB500(96×48×60mm)( 長×寬×深)
RB700(72×72×60mm)
RB900(96×96×60mm)
|
口
|
口口口
|
-口
|
口-
|
口✽
|
口
|
口-
|
口
|
口/
|
口口
|
控制模式
|
PID自動演算(逆動作)
PID自動演算(正動作)
PID自動演算雙輸出
PID自動演算雙輸出(押出機氣冷式)
PID自動演算雙輸出(押出機水冷式)
|
F
D
G
A
W
|
|
|
|
|
|
|
|
|
|
輸 入
|
請參照原廠目錄附表
|
口口口
|
|
|
|
|
|
|
|
|
輸 出 1
|
請參照原廠目錄附表
|
口
|
|
|
|
|
|
|
|
輸 出 2
再傳送AO
|
無
請參照原廠目錄附表 ✽1
|
N
口
|
|
|
|
|
|
|
電 源
|
AC/DC24V
AC100~240V
|
3
4
|
|
|
|
|
|
DO 接點
|
無
DO1
DO1,DO2
DO1~DO4
|
N
1
2
4
|
|
|
|
|
CT 輸入
✽2.
|
無
CTL-6-P(0~30A)1點
CTL-12-S56-10L-N(0~100A)1點
CTL-6-P(0~30A)2點
CTL-12-S56-10L-N(0~100A)2點
|
N
P
S
T
U
|
|
|
|
通信/DI
|
無
RS-485(ANSI/RKC格式)
RS-485(MODBUS)
DI 2點
RS-485(ANSI/RKC) +DI 2點 ✽3
RS-485(MODBUS) +DI 2點 ✽3
|
N
5
6
A
B
C
|
|
|
防塵防水
|
無
有
|
N
1
|
|
外殼顏色
|
白色
黑色
|
N
A
|
✽1. 輸出2和再傳送AO只能選其一, 無法並存
✽2. 當DO接點型號為N(無 DO) 時, 無此CT輸入功能
✽3. RB400/500/700/900才有此選項
|
|
