特 徵
|
高速0.1秒, 高精度0.1%
容量大, 最多1024段溫度設定可作規劃
通信,DI,DO多使用方便
最多3組類比輸出可作多迴路控制
可和RB,FB系列作主、副表程式控制
深度僅80mm, 精簡的設計
|
輸 入
|
TC熱電耦,RTD(PT100Ω), 直流電壓, 直流電流(可開√)
|
取樣週期
|
0.1秒(0.05秒/0.25秒可切換)
|
精 度
|
±0.1%讀值+1 digit
|
控制方式
|
P,PI,PID, 迴授6線式馬達控制
|
輸 出
|
RELAY繼電器,SSR, 直流電壓、電流,TRIAC, 晶體接點, 雙輸出
|
通 信
|
RS-232C,RS-422A,RS-485
|
標準機能
|
DI:4,DO:4(RESET,RUN,HOLD,STEP),8組PID
|
附加機能
|
最大: 通信2組,DI 6點,DO 12點, 類比輸出3組
|
【產品型號】
外形尺寸
|

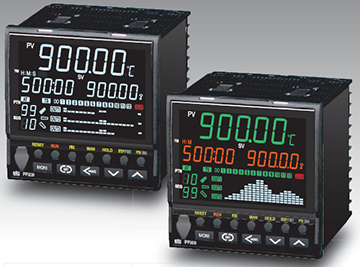

PF900(PV:綠,SV: 橘,PTN: 白)
PF901(PV: 白,SV: 白,PTN: 白)
(96×96×80mm)(長 ×寬 ×深)
|
口
|
口
|
口-
|
口✽
|
口
|
口
|
口
|
口-
|
口
|
口口口
|
輸出 1
OUT 1
|
繼電器(RELAY)
固態繼電器(SSR DC 0/12V)
直流電壓, 電流(請參照原廠目錄附表)
固態繼電器(TRIAC MAX:0.5A)
晶體接點(OPEN COLLECTOR)
|
M
V
口
T
D
|
|
|
|
|
|
|
|
|
|
輸出 2
OUT 2
|
無
繼電器(RELAY)
固態繼電器(SSR DC 0/12V)
直流電壓, 電流((請參照原廠目錄表)
固態繼電器(TRIAC MAX:0.5A)
晶體接點(OPEN COLLECTOR)
|
N
M
V
口
T
D
|
|
|
|
|
|
|
|
|
輸出 3
OUT 3
|
無
固態繼電器(SSR DC 0/12V)
直流電壓, 電流(請參照原廠目錄附表)
晶體接點(OPEN COLLECTOR)
|
N
V
囗
D
|
|
|
|
|
|
|
|
電 源
|
AC/DC 24V
AC 100~240V
|
3
4
|
|
|
|
|
|
|
DO 輸出
|
DO:1~4(RELAY)
DO:1~4(RELAY),5~12(OPEN COLLECTOR)
|
4
C
|
|
|
|
|
|
CT(HBA)
FBR 輸入
|
無
CT:2點 ✽1
FBR迥授電阻
|
N
T
F
|
|
|
|
|
通 信
DI 1~6
|
無
通信1:RS-232C+通信2: 無+DI 1~6
通信1:RS-422A+通信2: 無+DI 1~6
通信1:RS-485 +通信2: 無+DI 1~6
通信1:RS-232C+通信2:RS-485 +DI 1~6
通信1:RS-485 +通信2:RS-485 +DI 1~6
通信1: 無 +通信2:RS-485 +DI 1~6
DI 1~6
|
N
1
4
5
W
X
Y
D
|
|
|
|
出 廠 值
|
無
預設值1: 輸入, 控制模式
預設值2: 輸入, 控制模式, 其它
|
N
1
2
|
|
|
預設值1
控制模式
✽2
|
無
PID自動演算(逆動作)
PID自動演算(正動作)
PID自動演算雙輸出
PID自動演算雙輸出(押出機氣冷式)
PID自動演算雙輸出(押出機水冷式)
PID自動演算比例馬達(逆動作)
PID自動演算比例馬達(正動作)
|
空白
F
D
G
A
W
Z
C
|
|
預設值 1
輸 出
|
無
請參照原廠目錄附表
|
空白
口口口
|
FBR比例馬達迥授電阻,HBA斷線警報,CT斷線警報比流器
✽1. CT輸入須選擇有HBA功能
✽2. 控制比例馬達可選擇有無FBR輸入
|
|
